网线水晶头(RJ45)接法 制作方法

在安装网络监控过程中必不可少的一道工序就是制作网线水晶头了，虽然前面我们多次分享过制作水晶头的方法，可能大家也都会制作，但是我们今天还是给新手从基础开始讲起。希望有幸能和大家共同分享一遍安防监控相关的知识，即便简单也总有人刚入行吧。制作水晶头用到的工具——网线钳。

一把普通的网线钳其实看起来结构还是挺复杂的，原因就是它有很多的功能，网线水晶头我们称为RJ45接头，其实通常网线钳可制作RJ11、RJ12、RJ22、RJ45接头，有6P和8P之分，水晶头是8P的。其他的用不到，也不用管它。

我们主要用网线钳制作水晶头用到它的三个功能，剥线，剪线和压制。其实最主要的就是最后放入8P槽用力按压那一下。

网线水晶头制作的方法。

为了说得有条理，我们姑且把它分为5个步骤吧。

第一步，剥网线外面绝缘层，可以用网线钳刀口轻切一圈，剥开外面的绝缘皮，要注意力度，不要损伤网线内层8芯绝缘皮。第二步，排序

网线也称双绞线，是由4组2芯线缠绕而成，共8芯，是用8种颜色区分的。

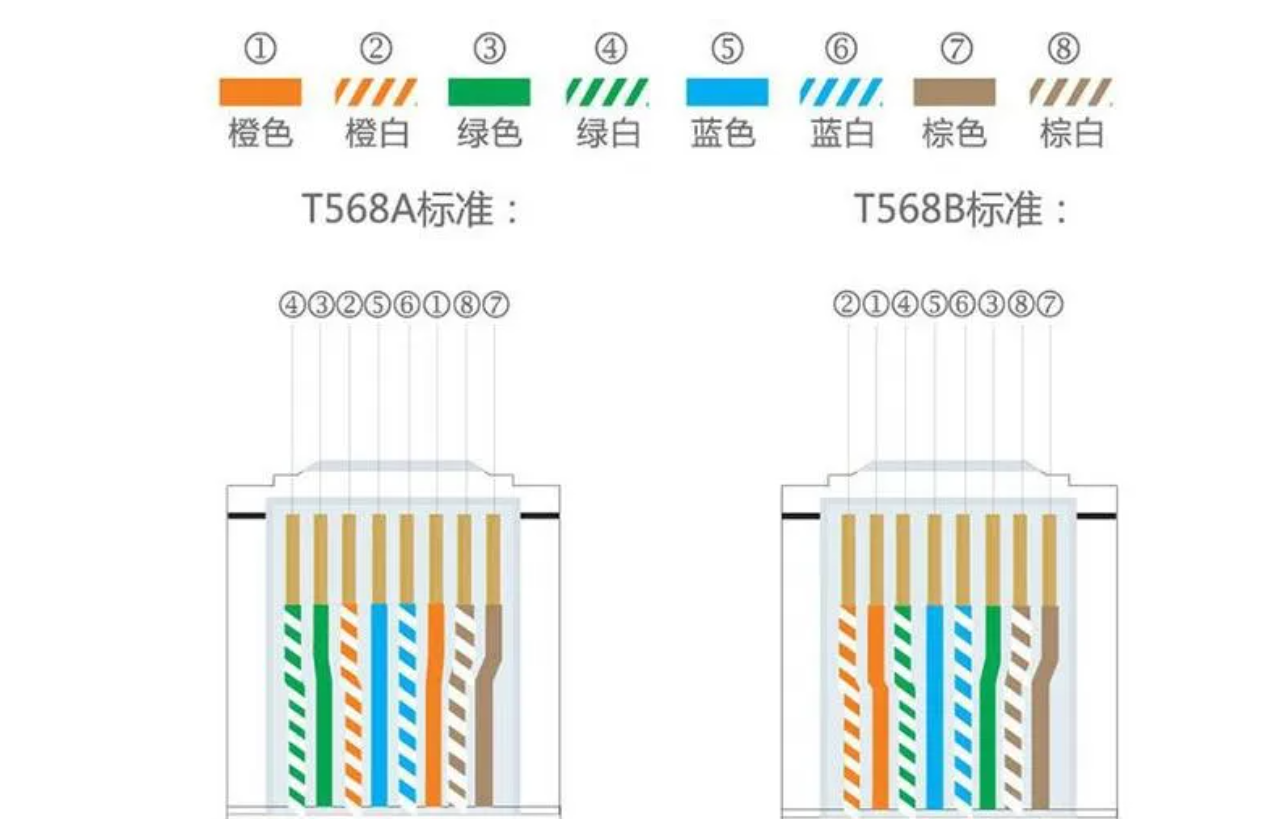

虽然排序有T568A和T568B两种，但是，我们只会用到T568B，不会用到568A。

所以568B的线序一定要记得：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

分别按照1-8的顺序排好。



另：网络中，用到的是第1、2、3、6这四芯。也就是说只接这四芯网络也通，用在网络摄像机的水晶头上也适用。但只在特殊情况下用一下，影响不大。具体影响我们后面再谈。

第三步，剪线

网线按照T568B线序排好后，压实排序捏住，用网线钳在最整齐的一段剪开。剪整齐就行，另外从牢固和美观上考虑，剪开后内层距绝缘皮1.2厘米左右，在后面压上水晶头正好能压住绝缘皮。

第四步，插线

刚才剪整齐的线，把水晶头背面（没有突出卡子的一面）朝上，把8芯线插进去，通过水晶头前段面可以看到8芯铜芯就可以了

第五步，压制

水晶头放到网线钳8P槽口，用力压制听到清脆响声即可。

这样就可以做出一个合格的水晶头了，如果不放心，可以用水晶头测试仪测试一下是否8芯都通。只要做的过程仔细一点，都不会出现不通的问题的。有个小问题：安防监控中，如果做出水晶头后测线仪测试，第4芯和第8芯不亮，也就是不通，需要重新做水晶头吗？留言区等你答案。
